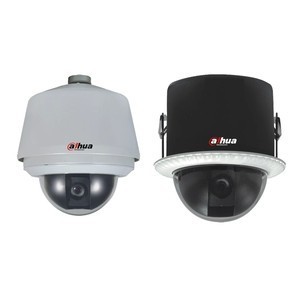

产品概述

采用SONY高性能CCD图像传感器prefix = o

的数字降噪功能，有效提升夜间监视效果

中英文OSD菜单及操作提示功能，用户界面更友好，功能更强大

的三维定位功能，捕捉目标更方便、、快捷

485远端升级功能，使维护成本更低

支持报警联动，内置报警输入(7路)输出(1路)

技术参数

参数/型号
 DH-SD6063E-H
DH-SD6163E-H
 DH-SD6065E-H
DH-SD6165E-H
 DH-SD6066E-H
DH-SD6166E-H
 DH-SD6065S-H
DH-SD6165S-H

摄像机

图像传感器
 1/4" SONY EXview HAD CCD (Progressive Scan)
 1/4" SONY Super HAD CCD II (Interlaced Scan)

有效像素： PAL-约440,000像素/NTSC-约380,000像素

水平解析度：≥550TVL

视频制式
 PAL/NTSC
 PAL

照度
 0.7lux/F1.4
 0.65lux/F1.35
 1.4lux/F1.6
 0.25lux/F1.35

增益控制： 自动、手动、优先模式、亮度调节、曝光补偿、背光补偿、低速自动曝光

信噪比：大于50dB

白平衡：自动、自动跟踪、室内、室外、室外自动、钠灯模式、One-push、手动


数字降噪：支持

图像稳定：支持

电子快门： 1/1 - 1/10,000 s

数字变倍
 12x (216x)
 12x (336x)
 12x (432x)
 12x (336x)

隐私保护
 开/关(同一画面可设置8块隐私区域,共可设置24块隐私区域)

日夜模式
 自动ICR滤光片彩转黑

镜头：

焦距4.1mm - 73.8mm
 3.5mm - 98.0mm
 3.4mm - 122.4mm
 3.5mm - 98.0mm


光学倍率
 18倍
 28倍
 36倍
 28倍

光圈值
 F1.4 - F3.0
 F1.35 - F3.7
 F1.6 - F4.5
 F1.35 - F3.7

视场角
 48.0°- 2.8°
 55.8°- 2.1°
 57.8°- 1.7°
 55.8°- 2.1°

功能
旋转范围：水平：0°～360°连续旋转垂直:-2°～90° 自动翻转180°后连续监视

旋转速度：键控:水平0.1°～240°/秒;垂直0.1°～180°/秒预置点：水平300°/秒;垂直200°/秒

预置点：80个或128个可选

自动巡航：8条，每条可添加32个预置点

自动巡迹： 5条，每条可存储400条指令

自动线扫：5条

空闲动作： 支持

三维定位： 支持

长焦限速： 人性化的焦距/速度自动匹配功能

信息显示： 时间、方位、球机标题、球机坐标、温度、报警等信息

断电记忆：上电后自动回到断电前的云台和镜头状态

定时启动：预置点/自动巡航/自动巡迹/自动线扫

通讯协议： 大华协议、中国安防行业协议、Pelco P/D,协议自动识别

菜单 支持：输入/输出

模拟视频输出：1.0Vpp/75Ω,NTSC或PAL,BNC接口

报警接口：7路输入/1路输出（报警联动），报警时可联动预置点/自动巡航/自动巡迹/开关量输出

控制接口：RS485，支持云台控制和在线升级

一般规范
电源：AC 24V/3A（±20%）（含加热器控制电路）

功耗：12W /37W（室外加热器开启）

工作环境： 温度-40~60℃；湿度＜90%

防护等级：IP66，3000V防雷、防浪涌和防突波保护，符合GB/T17626.53级标准

产品尺寸：室外Φ240(mm)×315(mm)室内Φ211(mm)×218.6(mm)

重量：5kg

可选支架：DH-60FB;DH-60FD
