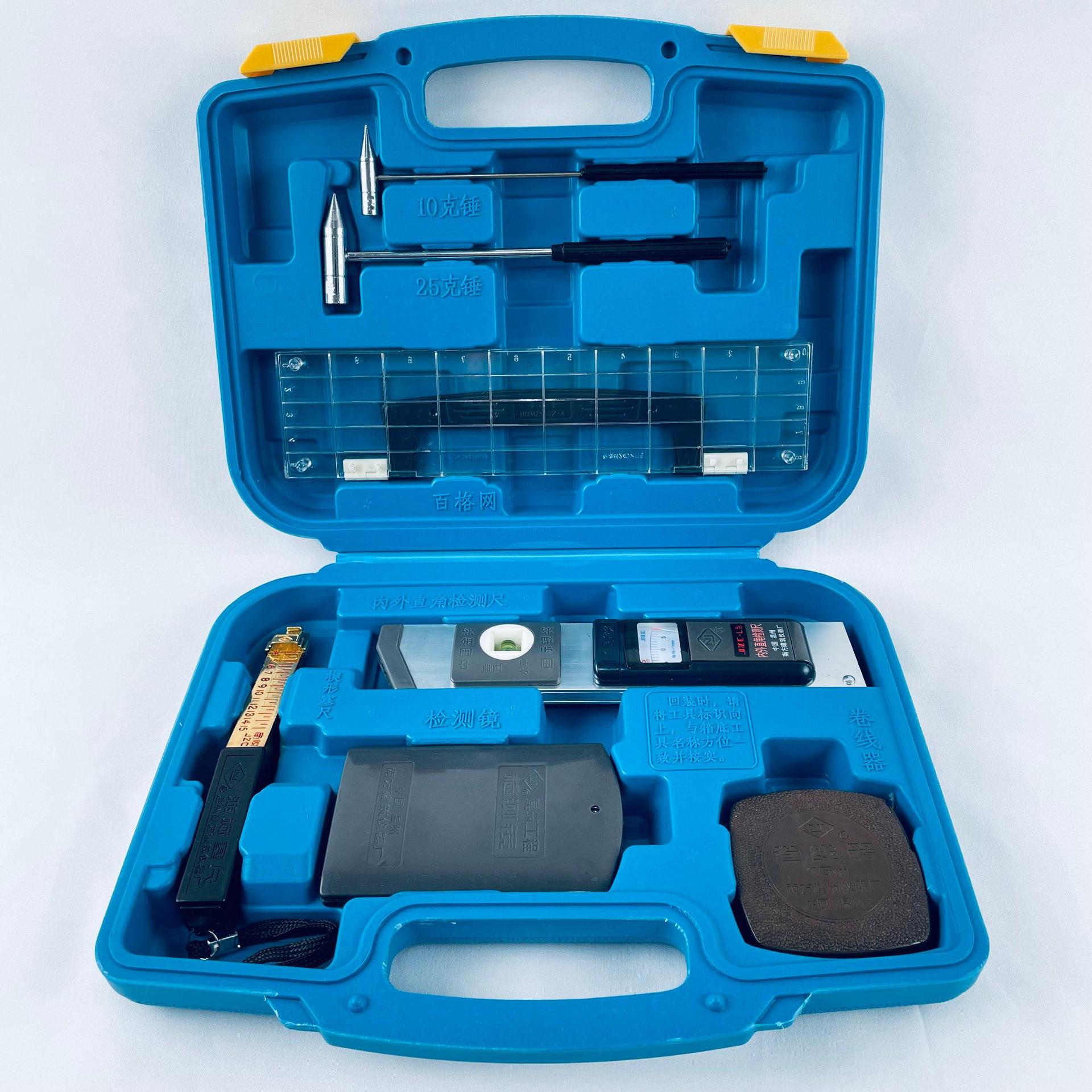

九件装多功能建筑功能检测器，由垂直检测尺，内外直角检测尺等9件组成，主要用于工程建筑、装潢装修、桥梁建造、设备安装等工程的施工及竣工质量检测。

技术参数

1垂直检测尺

检测物体平面的垂直度，平整度及水平度的偏差

1.1垂直度检测：检测尺为可可展式结构，合拢长1米，展开长2米。用于1米检测时，推下仪表盖。活动销推键向上推，将检测尺左侧面靠紧被测面，（注意：握尺要垂直，观察红色活动销外露3-5毫米，摆动灵活即可。）待指针自行摆动停止时，直读指针所指刻度下行刻度数值，此数值即被测面1米垂直度偏差，每格为1毫米。2米检测时，将检测尺展开后锁紧连接扣，检测方法同上，直读指针所指上行刻度数值，此数值即被测面2米垂直度偏差，每格为1毫米。如被测面不平整，可用右侧上下靠脚（中间靠脚旋出不要）检测。

1.2平整度检测：检测尺侧面靠紧被测面，其缝隙大小用契形塞尺检测（参照3.4契形塞尺），其数值即平整度偏差。

1.3水平度检测：检测尺侧面装有水准管，可检测水平度，用法同普通水平仪。

1.4校正方法：垂直检测时，如发现仪表指针数值偏差，应将检测尺放在标准器上进行校对调正，标准器可自制、将一根长约2.1米水平直方木或铝型材，树直安装在墙面上，由线坠调正垂直，将检测尺放在标准水平物体上，用十字螺丝刀调节水准管“S”螺丝，使气泡居中。

2对角检测尺

检测方形物体两对角线长度对比的偏差值

2.1检测尺为3节伸缩式结构，中节尺设3档刻度线。检测时，大节尺推键应锁定在中节尺上某档刻度线”0”位，将检测尺两端尖角顶紧被测对角顶点，紧固小节尺。检测另一对角线时，松开大角尺推键，检测后再固紧，目测推键在刻度线上所指的数值，此数值就是改物体上两对角线长度对比的偏差值（单位：毫米）

2.2检测尺小节尺顶端备有M6螺栓，可装楔形塞尺、检测镜、活动锤头、便于高处检测使用。
