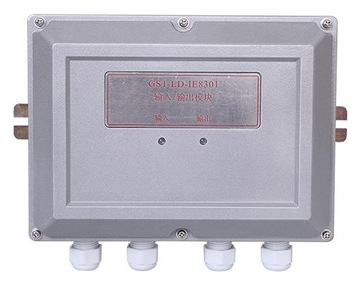

海湾GST-LD-IE8301隔爆型输入输出模块

一、概述:

GST-LD-IE8301输入/输出模块，是一款功能强大、应用广泛的编码工业模块。模块可以通过设置不同的工作模式，实现下列功能：启动消防联动设备，如排烟阀、送风阀、防火阀等，同时接收设备的动作回答信号；配接缆式感温探测器，给缆式感温探测器供电并接收其报警信号等。模块不能用于气体灭火设备的控制。

模块可稳定工作在室外及环境恶劣的工业场所，还可通过安全栅与防爆设备配接，组成本安型防爆系统，模块符合GB 16806-2006中的相关规定。

二、特点:

1.抗电磁干扰能力卓越

2.可直接控制交流220V供电设备。

3.输入输出端均有检线功能。

4.工作模式可通过电子编码器设置，以实现不同的功能。

5.地址码为电子编码，可由电子编码器设置，也可由控制器更改，工程调试灵活简便。

三、GST-LD-IE8301技术特性结构特征与工作原理:

1.工作电压：

总线电压：24V      允许范围：16V～28V

电源电压：DC24V   允许范围：DC20V～DC28V

2.工作电流：

总线电流≤0.6mA

电源监视电流≤15mA

3.输出

继电器输出：一组常开/常闭触点，容量为AC220V/5A或DC30V/5A

DC24V输出：最大输出电流为1A

4.指示灯

输入指示灯：红色，正常监视状态闪亮，有输入信号时点亮；

输出指示灯：红色，启动输出时点亮，其它状态熄灭。

5.工作模式：共有多种工作模式，可通过设置不同的参数来选择工作模式

6.使用环境：

温度：-40℃～+70℃

相对湿度≤95%，不结露

可室外使用

7.外壳防护等级：IP66

外形尺寸：195mm×275mm×86mm
